مستندات اپلیکیشن YESKAMOسیستم NVR دوربین پروژکتوری WiFi (W05-US3004-1T)
راهنمای سریع کاربری برای سیستم امنیتی NVR دوربین پروژکتوری بی‌سیم WiFi مدل YESKAMO W05 — قطعات، اتصال NVR، جفت‌سازی با اپلیکیشن، هشدارهای حرکتی، حالت‌های پروژکتور و افزودن دوربین.
سیستم YESKAMO W05 یک سیستم امنیتی NVR دوربین پروژکتوری بی‌سیم WiFi است. دوربین‌های بولت از طریق WiFi با دستگاه ضبط ویدیویی شبکه (NVR) جفت می‌شوند، به‌صورت محلی روی هارد دیسک NVR ضبط می‌کنند و پس از آنلاین شدن NVR می‌توان آن‌ها را از راه دور در اپلیکیشن گوشی مشاهده کرد. این راهنمای سریع، قطعات دوربین و NVR، اتصال سیستم، جفت‌سازی با اپلیکیشن، هشدارهای حرکتی و تنظیمات پروژکتور را پوشش می‌دهد.
توجه
- از خرید این محصول سپاسگزاریم. YESKAMO متعهد است که راهکار امنیتی مطمئنی به مشتریان خود ارائه دهد و همواره از دارایی شما محافظت کند.
- این راهنمای راه‌اندازی سریع است که فقط به شما کمک می‌کند سریع‌تر با این محصول آشنا شوید. برای اطلاعات بیشتر درباره محصول، لطفاً به دفترچه راهنمای کامل مراجعه کنید.
- هرچند تمام تلاش خود را برای کامل و دقیق بودن این دفترچه به کار می‌بریم، به دلیل به‌روزرسانی‌های به‌موقع محصول ممکن است همچنان تفاوت‌هایی وجود داشته باشد. اطلاعات دقیق بر اساس محصولات نهایی است.
نکات ایمنی
- «بی‌سیم» تنها به این معناست که میان دوربین و پایه NVR کابلی وجود ندارد، اما کل سیستم دوربین برای تأمین برق باید به پریز برق متصل شود.
- لطفاً برای جلوگیری از آسیب به محصول، از منبع تغذیه همراه محصول استفاده کنید.
- لطفاً برای دریافت سیگنال بهتر، از وجود هرگونه مانع قابل‌اجتناب و محصولات الکترومغناطیسی میان دوربین و NVR خودداری کنید.
- هرگونه آسیب ناشی از کاربر، خارج از محدوده گارانتی رایگان است.
معرفی محصول

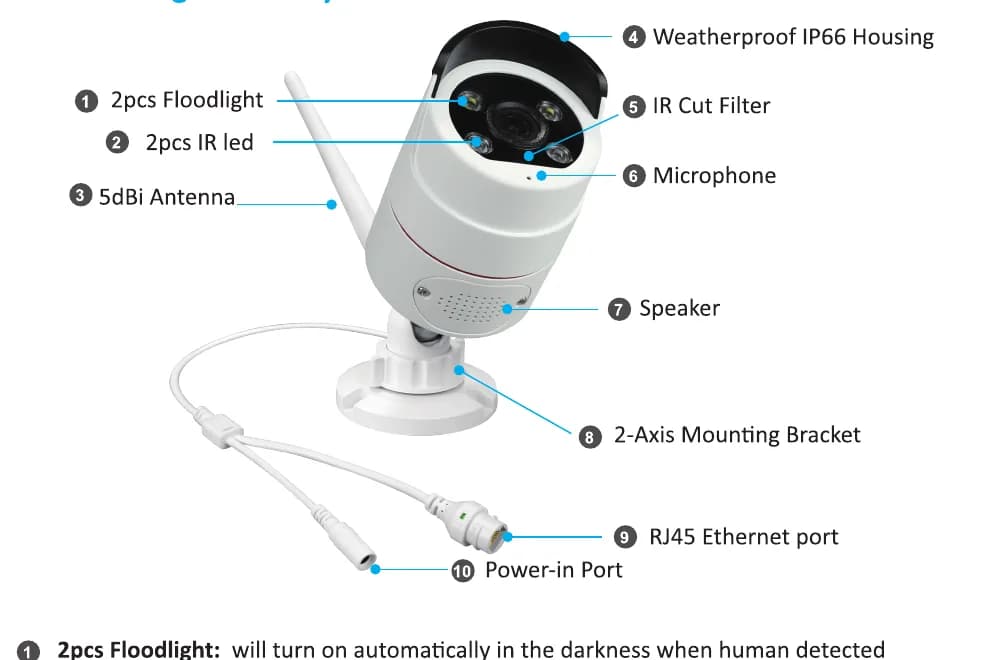

دوربین امنیتی پروژکتوری WiFi
- ۲ عدد پروژکتور: در تاریکی هنگام تشخیص حضور انسان به‌طور خودکار روشن می‌شود.
- ۲ عدد IR LED: لامپ‌های IR LED در تاریکی برای دید در شب به‌طور خودکار روشن می‌شوند.
- آنتن 5dBi: سیگنال WiFi را از دستگاه ضبط NVR دریافت می‌کند.
- بدنه ضدآب IP66: دمای کاری از -20℃/-4°F تا 60℃/140°F.
- فیلتر IR Cut: تعویض خودکار حالت روز/شب.
- میکروفون: دریافت صدا.
- بلندگو: پخش صدا.
- پایه نصب ۲ محوره: تنظیم زاویه نصب، با کابل داخلی ضدخرابکاری. چرخش ۳۶۰ درجه همه‌جانبه و تنظیم ۹۰ درجه بالا و پایین.
- درگاه اترنت RJ45:
- A: جفت‌سازی / تطبیق کد دوربین با NVR هنگامی که دوربین اتصال خود را از دست می‌دهد.
- B: اتصال سیم‌کشی‌شده دوربین به NVR یا روتر برای دریافت سیگنال پایدار (آن را قطع نکنید).
- درگاه ورودی برق: برای تأمین برق به آداپتور 12V 1A همراه دستگاه متصل کنید.
توجه
توصیه می‌شود دوربین را زیر سقف نصب کنید تا از فرسودگی و خرابی غیرضروری جلوگیری شود.

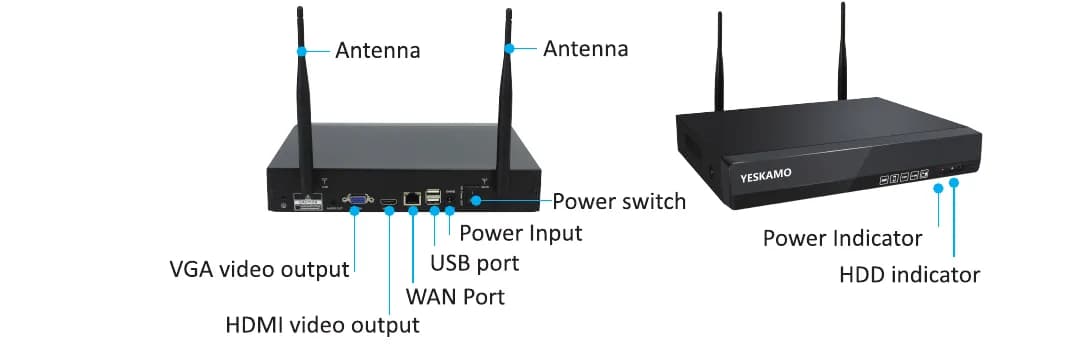

دستگاه ضبط ویدیویی شبکه (NVR)
- خروجی ویدیویی VGA: NVR را برای خروجی ویدیو و صدا به درگاه ورودی VGA تلویزیون/مانیتور خود متصل کنید (کابل VGA همراه دستگاه نیست).
- خروجی ویدیویی HDMI: NVR را به درگاه ورودی HDMI تلویزیون/مانیتور خود متصل کنید (کابل HDMI همراه دستگاه نیست).
- درگاه WAN:
- A: برای مشاهده از راه دور، با کابل اترنت به روتر متصل کنید.
- B: هنگامی که دوربین جدیدی به دستگاه ضبط YESKAMO NVR اضافه می‌کنید، یا دوربین شما اتصال خود را با دستگاه ضبط NVR از دست می‌دهد، برای جفت‌سازی دوربین با دستگاه ضبط NVR به این درگاه اترنت نیاز دارید.
- درگاه USB: برای کنترل با ماوس USB؛ درگاه فلش USB برای پشتیبان‌گیری از تصاویر ویدیویی و ارتقای سیستم.
- ورودی برق: برای تأمین برق به آداپتور 12V 2A/3A همراه دستگاه متصل کنید.
- کلید روشن/خاموش: روشن/خاموش کردن سیستم NVR.
- آنتن: ارسال سیگنال بی‌سیم قوی از دستگاه ضبط NVR.
- نشانگر برق: هنگامی که NVR برق دارد روشن می‌شود.
- نشانگر HDD: هنگامی که هارد دیسک در حال ضبط است روشن می‌شود.

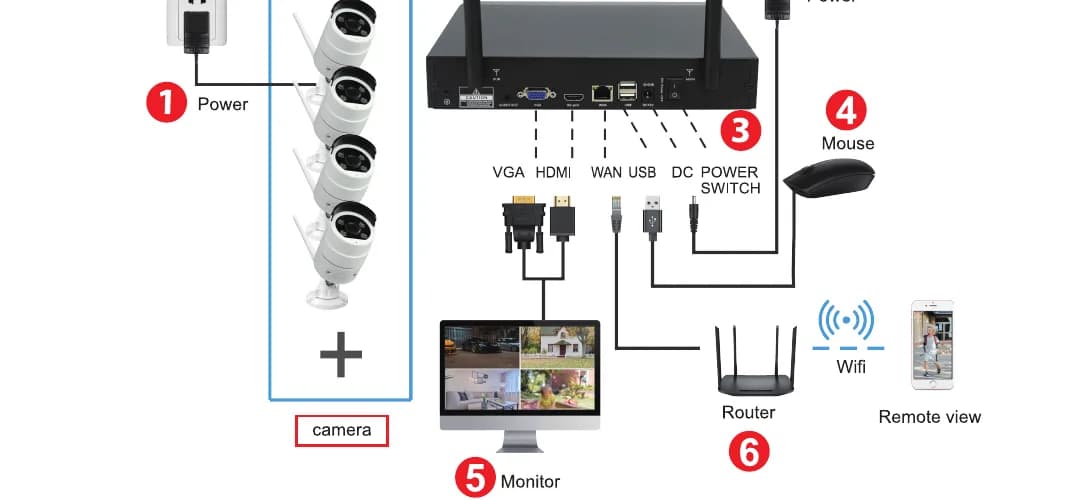

دستورالعمل اتصال (شماره مدل: W05-US3004-1T)
دوربین را با آداپتور 12V 1A همراه دستگاه به پریز برق متصل کنید.
دستگاه NVR را با آداپتور 12V 2A/3A همراه دستگاه به پریز برق متصل کنید.
دکمه برق را روی «روشن» (On) قرار دهید.
ماوس را به NVR متصل کنید.
دستگاه ضبط NVR را با کابل HDMI/VGA (همراه دستگاه نیست) به تلویزیون/مانیتور متصل کنید.
اگر می‌خواهید دوربین‌ها را از راه دور در اپلیکیشن گوشی مشاهده کنید، با یک کابل اترنت درگاه WAN دستگاه NVR را به یک درگاه LAN روتر متصل کنید تا سیستم آنلاین شود. (اگر فقط می‌خواهید ویدیوهای محلی را روی مانیتور ببینید، از این مرحله صرف‌نظر کنید.)
نام کاربری: admin رمز عبور: بدون رمز عبور (به‌طور پیش‌فرض خالی بگذارید).
توجه
- لپ‌تاپ را نمی‌توان مستقیماً به‌عنوان مانیتور استفاده کرد — لطفاً برای مشاهده محلی از تلویزیون یا مانیتور کامپیوتر رومیزی خود استفاده کنید.
- دستگاه ضبط NVR دارای روتر داخلی است و دوربین‌ها سیگنال بی‌سیم را از NVR دریافت می‌کنند. بنابراین توصیه می‌شود NVR را در مرکز ناحیه تحت نظارت قرار دهید، از وجود هرگونه مانع قابل‌اجتناب میان دوربین‌ها و NVR خودداری کنید و آنتن دوربین را موازی با آنتن NVR نگه دارید.
- لطفاً پیش از نصب، عملکرد دوربین‌ها را آزمایش کنید تا از درست کار کردن آن‌ها مطمئن شوید.
اگر صفحه‌نمایش من تصویر دوربین را نشان ندهد چه باید کرد؟
رزولوشن خروجی پیش‌فرض دستگاه ضبط NVR برابر با 1280x1024 است که ممکن است با برخی صفحه‌نمایش‌ها سازگار نباشد و روی مانیتور سیاه نمایش داده شود. لطفاً رزولوشن سیستم را مطابق مراحل زیر برای تطبیق با مانیتور خود تنظیم کنید:
NVR را با کابل VGA به هر صفحه‌نمایش دیگری متصل کنید تا وارد سیستم شوید (یا می‌توانید هر صفحه‌نمایش دیگری را از طریق HDMI امتحان کنید تا ببینید آیا می‌توانید وارد سیستم NVR شوید).
پس از آنکه توانستید وارد سیستم NVR شوید یا به آن دسترسی پیدا کنید، روی دکمه راست ماوس کلیک کنید تا وارد مسیر Main Menu > System Setup > General Setup > Display Resolution > 1080P@60Hz شوید، سپس برای ذخیره روی Apply بزنید.
NVR را با کابل HDMI/VGA به مانیتور اصلی خود متصل کنید. اکنون باید با صفحه‌نمایش اصلی کار کند.
رزولوشن‌های خروجی اختیاری NVR: 1024x768، 1280x1024، 1366x768، 1440x900، 1080P@50Hz، 1080P@60Hz (رزولوشن خروجی را مطابق مانیتور اصلی خود تغییر دهید).
مشاهده دوربین‌ها از راه دور روی گوشی
۱) مطمئن شوید سیستم NVR آنلاین (ONLINE) است
با یک کابل اترنت درگاه WAN سیستم NVR را به یک درگاه LAN روتر متصل کنید، آنگاه سیستم NVR آنلاین (ONLINE) خواهد شد.
روی ماوس راست‌کلیک کنید تا وارد مسیر Main Menu > Fast Network > Cloud (P2P) > ONLINE شوید.
۲) دانلود اپلیکیشن رایگان
در App Store یا Google Play اپلیکیشن رایگان «YESKAMO» یا «EseeCloud» را جستجو کنید. (اپلیکیشن گوشی گاهی به‌روزرسانی می‌شود. اگر منوی اپلیکیشن گوشی شما با منوی این دفترچه متفاوت است، لطفاً برای دریافت آخرین دفترچه راهنمای کاربری با ما تماس بگیرید.)
توجه
مطمئن نیستید این سیستم از کدام اپلیکیشن استفاده می‌کند؟ برای آگاهی از ارتباط این دو اپلیکیشن به مقایسه اپلیکیشن YESKAMO و EseeCloud مراجعه کنید.
۳) ایجاد حساب کاربری و ورود به اپلیکیشن گوشی
با آدرس ایمیل / شماره تلفن و یک رمز عبور، یک حساب کاربری ثبت کنید. یک کد تأیید از طریق پیامک ارسال خواهد شد.

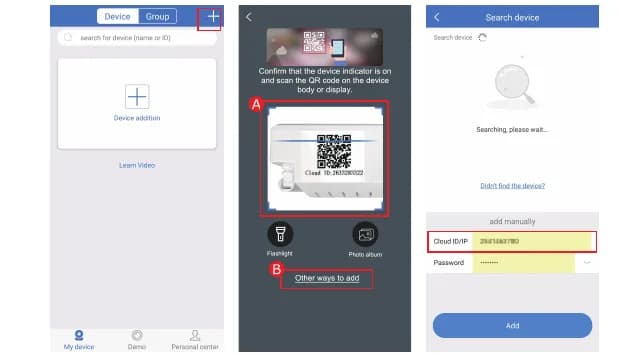

۴) افزودن Cloud ID
- A: وارد اپلیکیشن شوید > روی «+» در گوشه بالا سمت راست یا وسط صفحه بزنید > اسکن Cloud ID.
- B: وارد اپلیکیشن شوید > روی «+» در گوشه بالا سمت راست یا وسط صفحه بزنید > «روش‌های دیگر افزودن» (Other ways to add) > Cloud ID دستگاه را وارد کنید > رمز عبور پیش‌فرض، بدون رمز عبور است > برای پایان روی «افزودن» (Add) و «تکمیل» (Complete) بزنید.
محل یافتن Cloud ID:
- A: روی ماوس راست‌کلیک کنید تا وارد مسیر Main Menu > Fast Network > Cloud (P2P) شوید.
- B: گوشه پایین سمت راست سیستم (پیش‌نمایش روی صفحه).
- C: برچسب روی سیستم NVR.
| فیلد | مقدار |
|---|---|
| نام دستگاه | نام سیستم را دلخواه تنظیم کنید (مانند خانه، دفتر، اتاق…). |
| نام کاربری | پیش‌فرض admin است (همان سیستم NVR شما). |
| رمز عبور | پیش‌فرض بدون رمز عبور است — آن را خالی بگذارید (همان سیستم NVR شما). |
۵) مشاهده دوربین‌ها از راه دور با گوشی
دو بار روی صفحه ضربه بزنید تا بتوانید دوربین‌ها را در هر مکان و هر زمان مشاهده کنید.
۶) ارتباط صوتی دوطرفه
- دکمه «بلندگو» (speaker) را در گوشه بالا سمت راست اپلیکیشن گوشی روشن کنید تا بتوانید صدای سمت دوربین را بشنوید.
- روی دکمه «میکروفون» (microphone) بزنید تا وارد صفحه گفتگو شوید، سپس دکمه «میکروفون» را فشار داده و نگه دارید تا بتوانید با سمت دوربین صحبت کنید.
- روی دکمه «قطع تماس» (hang up) بزنید تا به صفحه پیش‌نمایش بازگردید.
توجه
در هر زمان فقط یک کاربر می‌تواند از «میکروفون» استفاده کند؛ دیگران زمانی می‌توانند از میکروفون استفاده کنند که فرد اول تماس را قطع کند.
چگونه آژیر هشدار را از سمت دوربین فعال کنیم؟
برای تشخیص حرکت ۵ نوع هشدار وجود دارد: بازر (Buzzer)، اعلان ایمیلی (E-Mail Notice)، اعلان اپلیکیشن گوشی (APP Alarm)، تمام‌صفحه (Full Screen) و هشدار IPC (IPC Alarm).
| نوع هشدار | عملکرد |
|---|---|
| Buzzer | هنگام تشخیص حرکت، مانیتور NVR صدای «دی‌دی» می‌دهد. |
| E-Mail Notice | با فعال‌سازی، می‌توانید هشدارهای ایمیلی را تنظیم و دریافت کنید. |
| APP Alarm | با فعال‌سازی، سیستم هنگام رخ دادن حرکت اعلان اپلیکیشن ارسال می‌کند. |
| IPC Alarm | برای آنکه دوربین صدای آژیر هشدار پخش کند آن را فعال کنید. |
| Full Screen | هنگامی که دوربین حرکتی تشخیص دهد، مانیتور به‌طور خودکار تمام‌صفحه نمایش می‌دهد. |
به‌عنوان مثال هشدار IPC را در نظر بگیرید — هنگام تشخیص حرکت، صدای آژیر هشدار از سمت دوربین پخش می‌شود. روی ماوس راست‌کلیک کنید تا وارد مسیر Main Menu > System Setup > Channel Setup > Video Detection > انتخاب کانال و کلیک روی «Enable» > علامت زدن/فعال کردن «IPC Alarm» (آژیر IPC) > کلیک روی «Apply» شوید تا تنظیمات ذخیره شود.
توجه
- اگر برای این دوربین هشدار اپلیکیشن گوشی یا ایمیل را انتخاب می‌کنید، لطفاً مطمئن شوید سیستم دوربین شما آنلاین است.
- اگر می‌خواهید همان هشدارها را برای همه کانال‌ها تنظیم کنید، لطفاً مراحل بالا را تکرار کنید یا روی «کپی به همه» (Copy to all) بزنید.
چگونه پروژکتور را در شب به‌صورت دستی خاموش کنیم؟
پروژکتور روی دوربین هنگام تشخیص حرکت انسان در شب روشن می‌شود و از این طریق ویدیوهای رنگی واقعی ارائه می‌دهد. پروژکتور به‌طور پیش‌فرض در طول روز روشن نمی‌شود، اما می‌توانید حالت IR-Cut را سفارشی کنید تا برنامه‌ای برای روشن/خاموش شدن چراغ تنظیم کنید، مطابق مراحل زیر:
پیش از سفارشی‌سازی حالت IR-Cut برای یک کانال انتخاب‌شده، لطفاً روی کانال انتخاب‌شده دو بار کلیک کنید تا وارد حالت تمام‌صفحه شوید. روی ماوس راست‌کلیک کنید تا وارد مسیر Main Menu > Color Adjustment > IR-Cut mode شوید: مادون‌قرمز (Infrared)، نور روز (Daylight)، شب (Night)، تمام‌رنگی (Full Color)، حالت هوشمند (Smart Mode).
| حالت IR-Cut | روز | شب |
|---|---|---|
| Infrared | تصویر رنگی | سیاه‌وسفید؛ پروژکتور هرگز روشن نمی‌شود. |
| Daylight | تصویر رنگی | به محض کافی نبودن نور محیط کاملاً سیاه؛ پروژکتور هرگز روشن نمی‌شود. |
| Night | سیاه‌وسفید | سیاه‌وسفید؛ پروژکتور هرگز روشن نمی‌شود. |
| Full Color | تصویر رنگی | تصویر رنگی؛ پروژکتور همیشه در شب روشن می‌شود. |
| Smart | تصویر رنگی | هنگامی که کسی عبور نمی‌کند سیاه‌وسفید، و به محض عبور کسی پروژکتور روشن می‌شود تا ویدیوی رنگی ارائه دهد. |
توجه
- A: نور پروژکتور دوربین حدود ۲۰ ثانیه دوام می‌آورد.
- B: فاصله زمانی پروژکتور حدود ۲ دقیقه است.
- C: پروژکتور فقط در حالت «Full Color» و حالت «Smart» در شب روشن می‌شود.
چگونه یک دوربین جدید به سیستم YESKAMO NVR اضافه کنیم؟
دوربین‌ها پیش از بسته‌بندی با سیستم NVR جفت می‌شوند و پس از اتصال کل سیستم دوربین به پریز برق، به‌طور خودکار با NVR جفت خواهند شد. اما اگر یک دوربین به‌طور تصادفی اتصال خود را با دستگاه ضبط NVR از دست بدهد، یا بخواهید دوربین جدیدی به این مجموعه اضافه کنید، لطفاً دوربین را مطابق مراحل زیر با NVR جفت / تطبیق کد کنید:

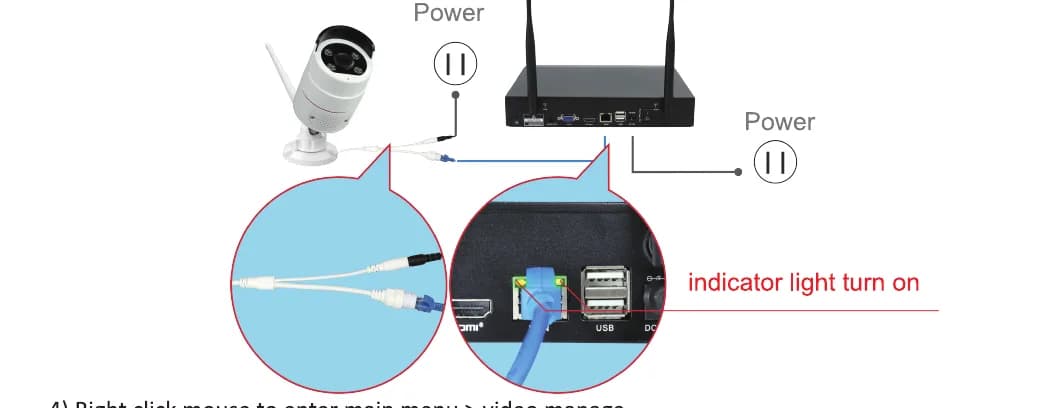

دوربین را نزدیک دستگاه ضبط NVR ببرید.
دوربین را با آداپتور برق 12V 1A همراه دستگاه به یک پریز برق متصل کنید.
با یک کابل اترنت (RJ45) دوربین را به دستگاه ضبط NVR متصل کنید؛ چراغ نشانگر WAN روی پنل پشتی NVR روشن خواهد شد.
روی ماوس راست‌کلیک کنید تا وارد مسیر Main Menu > Video Manage شوید. کادر بالا اطلاعات دوربین و کادر پایین اطلاعات کانال NVR را نشان می‌دهد.
اگر وضعیت کانال در کادر پایین «IPC disconnect»، «connect fail» یا «different segment»… را نشان دهد، آن کانال را با ماوس انتخاب کنید، سپس روی «delete» بزنید و وضعیت آن کانال «No video source» خواهد شد.
در کادر بالا روی «Search» بزنید؛ آدرس IP جدید ظرف یک دقیقه ظاهر می‌شود، سپس روی «match code» بزنید.
دوربین در حال اتصال به NVR خواهد بود و رابط «WiFi add» ظاهر می‌شود.
روی «Exit» بزنید تا آدرس IP دوربین برای آن کانال ظاهر شود. (آدرس IP به‌صورت 172.20.14.xx خواهد بود.)
تصویر دوربین روی مانیتور نمایش داده می‌شود و وضعیت آن کانال در رابط Video Manage برابر با «connect success» خواهد بود.
سپس می‌توانید کابل اترنت را جدا کنید و دوربین را در هر جایی که می‌خواهید نصب کنید. (دوربین باید در محدوده WiFi دستگاه NVR نصب شود. اگر به مشاهده از راه دور نیاز دارید، کابل اترنت را دوباره از NVR به روتر متصل کنید.)
توجه
این یک راهنمای سریع کاربری است؛ برای اطلاعات بیشتر لطفاً به دفترچه راهنمای کامل کاربری مراجعه کنید.
پشتیبانی فنی
YESKAMO Technology Co. Ltd — وب‌سایت: www.yeskamo.com
| ✉️ ایالات متحده | [email protected] |
| ✉️ بریتانیا | [email protected] |
| 📞 ایالات متحده | +1 830 745 5888 |
| 📞 بریتانیا | +44 20 3807 4763 |
هرچند تمام تلاش خود را به کار می‌بریم تا این دفترچه را کامل و دقیق نگه داریم، با گذشت زمان و به‌روزرسانی محصول ممکن است تفاوت‌هایی وجود داشته باشد. در صورت نیاز به آخرین دفترچه راهنمای کاربری، لطفاً مستقیماً با ما تماس بگیرید.
